YBDRH系列智能集中潤滑系統是我公司研制開發的新型產品，該系統改變傳統潤滑思路，在內部結構、工作原理及配置等方面具有突出優點。

　　

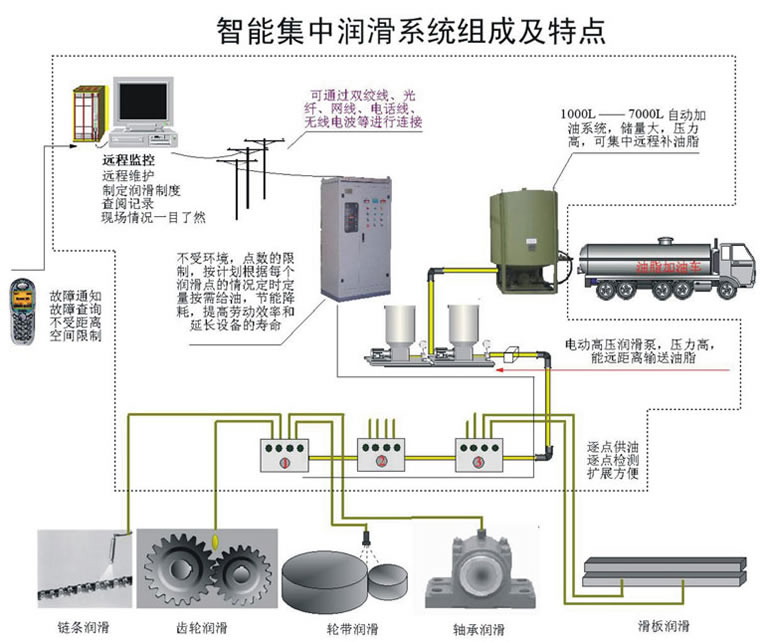

系統組成

● 主控系統

采用微電腦控制器，以人機界面設定對話式中文菜單，多種參數可個性化調節，優化應用。

● 輸送裝置

采用電動高壓潤滑泵作為潤滑劑輸送部件，經管道輸送到各潤滑點。

● 執行部件

采用電磁給油器控制各潤滑點單獨供油，保證供油壓力和供油可靠。

● 檢測部件

采用高靈敏度流量傳感器，實時檢測每個潤滑點的供油狀態，將現場信息定位反饋給主控系統。

● 監控系統

采用微機遠程設定參數、遠程監控、遠程維護，如有故障及時報警并記錄，便于維護。

系統原理

在自動運行狀態，主控系統按照設定程序運行，啟動電動高壓潤滑泵，并控制電磁給油器的啟閉，潤滑脂過濾后被輸送到各潤滑點的電磁給油器，流量傳感器實時檢測每點是否供油，監控系統遠程顯示該點的潤滑狀態，如有故障及時報警。

每點可進行現場、遠程手動操作，便于調試與維護。

技術參數

系統使用交流電源額定電壓	380V±10%
系統使用交流電源額定頻率	50Hz±1Hz
系統額定功率	6.5kw
潤滑泵電機功率	1.5kw
加油泵電機功率	1.1kw
YBDRH系統外形尺寸(L×W×H)（mm）	1600x700x350
YBDRH系統凈重	76kg
噪音（dB）	<70 dB
IP防護等級	IP54
控制潤滑點數	1000點
潤滑泵最高壓力	40Mpa

適用范圍及應用行業

● 礦山機械、港口機械、工程機械等

● 燒結機、板式給礦機、振動篩、混合機、帶冷機、堆取料機、連蓖機和環冷機等

● 高爐、天車、連鑄機、高線、各類軋機等

● 環境惡劣人工不易加油的潤滑點

● 長距離潤滑點

● 不易密封的設備
