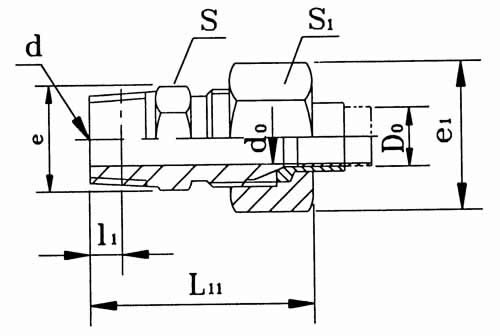

擴口式錐螺紋直通管接頭 本標準適用于以油、氣為介質的管路系統(tǒng)用擴口式錐螺紋端直通管接頭。 標記示例：管子外徑D0為10mm的A型擴口式錐螺紋直通管接頭：管接頭A10 JB/ZQ4408-97 管子外徑DO d0 d l l1≈ e1 e s1 s 重 量(kg/100件) 4 3 Z1/8 4.572 33.5 15 15 13 13 2.7 5 3.5 2.6 6 4 37.5 17.3 15 2.5 8 6 Z1/4 5.080 46 20.8 21 18 16 6.1 10 8 47 24.2 20.8 21 18 7.4 12 10 Z3/8 6.096 48 27.7 24.2 24 21 10.0 14 12 31.2 27.7 27 24 12.3 16 14 Z1/2 8.128 49.5 34.6 31.2 30 27 15.8 18 15 16.6 20 17 Z3/4 8.611 61.5 41.6 39.3 36 34 29.3 22 19 62.5 29.6 25 22 Z1 10.160 65 47.3 47.3 41 41 40.1 28 24 67.5 53.1 46 47.2 32 27 Z11/4 10.668 71 57.7 53.1 50 46 61.1 34 30 57.7 上一條 擴口式端直通管接頭 下一條 錐密封焊接式壓力表管接頭
