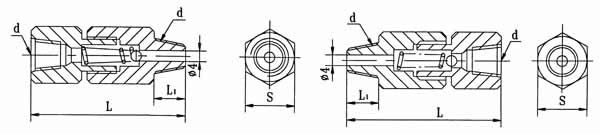

● 單向閥接頭 |
JB/ZQ4573-86 逆向接頭 正向接頭 |
|
代號(訂貨號) |
d(Rc)(R) |
L |
L1 |
S |
方 向 |
重量 |
對應號 |
ZY434.1.00 |
1/4
|
54
|
13
|
22
|
正 |
0.181 |
|
ZY434.2.00 |
逆 |
|
ZY434.3.00 |
3/8
|
56
|
逆 |
0.187 |
|
ZY434.4.00 |
正 |
|
ZY434.5.00 |
1/8
|
50
|
10
|
17
|
逆 |
0.07 |
|
ZY434.6.00 |
正 |
| |
標記示例:連接螺紋為Rc1/4的逆向單向閥接頭 單向閥接頭Rc1/4-N ZY434.2.00 連接螺紋為Rc1/4的正向單向閥接頭 單向閥接頭Rc1/4-E ZY434.1.00 |

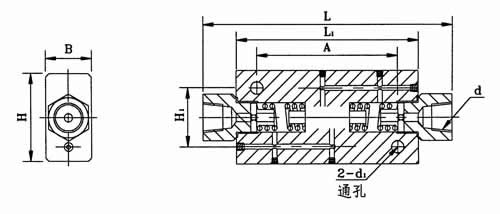

● 雙向逆止閥接頭 |
|
開啟壓力:0.44MPa;使用介質:潤滑脂NLG0~2#。 |
代號(訂貨號) |
d |
L |
B |
H |
A |
L1 |
H1 |
S |
D |
d1 |
重量 |
對應號 |
ZY439.2.00 |
Rc3/8 |
154 |
28 |
47 |
80 |
110 |
30 |
24 |
27.6 |
9 |
1.1 |
YF12.2 |
ZY439.3.00 |
Rc3/4 |
210 |
40 |
76 |
120 |
154 |
50 |
34 |
39 |
11 |
1.74 |
YF12.3 | |
標記示例:雙向逆止閥接頭Rc3/8 ZY439.2.00 |
