SGZ-8型手動潤滑泵
| |||||||||||
二、技術參數
| |||||||||||
三、工作原理 | |||||||||||

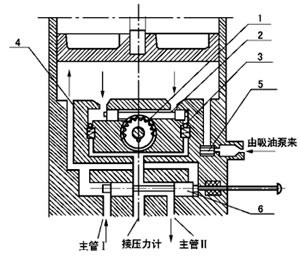

手動潤滑泵供脂是靠人工扳動手柄,通過小齒輪1帶動具有齒條的壓油柱塞2作往復運動來實現的。當柱塞處于(右圖所示)右端極限位置時,左端油腔容積增大形成真空,于是貯油筒內的潤滑脂在大氣和活塞壓力的作用下進入左端油腔內。當柱塞向左移動時,擠壓潤滑脂頂開單向閥4經換向閥進入輸油主管Ⅱ內;此時,柱塞右端油腔容積逐漸增大,潤滑脂被吸入,在柱塞返回向右移動時,充滿潤滑脂的油腔又逐漸變小,這樣擠壓潤滑脂,頂開單向閥3經換向閥流進輸送主管Ⅱ。供油過程中的換向是通過換向閥6實現的。當把換向閥手柄拉出時,潤滑脂從主管Ⅱ排出;當把換向閥手柄推進時,則潤滑脂從主油管Ⅰ排出。 |
|||||||||||

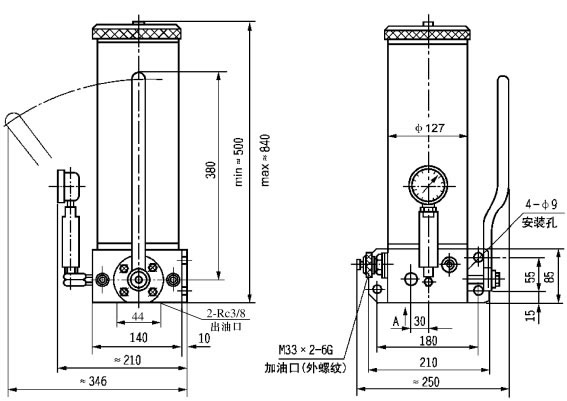

四、外形尺寸 | |||||||||||

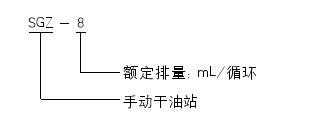

五、型號說明 | |||||||||||
六、操作方法 七、使用說明 | |||||||||||
八、常見故障及排除 | |||||||||||
| |||||||||||
