一、使用條件
VSKH-KR型雙線分配器上下面均有出油口，分配器活塞正反向動作時分別從上面和下面的出油口排出潤滑脂。還可以從指示桿的動作直接觀察分配器的工作情況，同時還可通過調整螺釘在規定范圍內，調整出油口的給油量。
分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中。它在兩條供油主管交替的供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
| |
| 二、技術參數 |
|
|
型號 |
公稱壓力MPa |
動作壓力Mpa |
額定給油量ml/循環 |
調整螺釘每轉一圈調整量ml |
|
VSKH※-KR |
40 |
≤1.5 |
0-1.5 |
0.05 |
|
| 使用介質為錐入度不低于265（25℃，150g）1/10mm 的潤滑脂（NLGI0#～2#）或粘度等級大于N68 的潤滑油；使用環境溫度為-10～80℃；使用介質為潤滑油時，請?jiān)?0MPa 壓力下使用。 |
| |

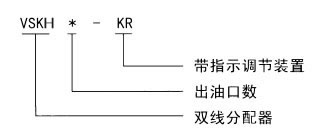

| 三、型號說明 |
 |
| |

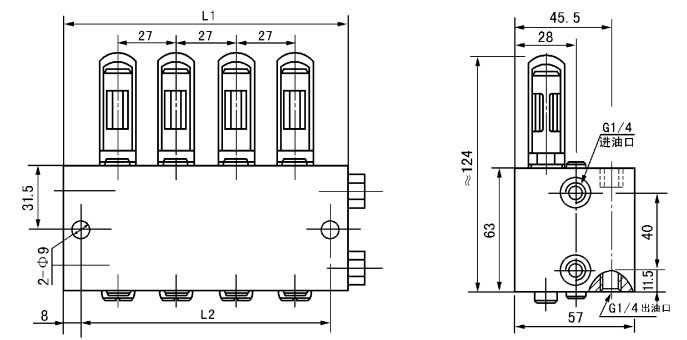

| 四、外形尺寸 |
 |
|
型號 |
VSKH2-KR |
VSKH4-KR |
VSKH6-KR |
VSKH8-KR |
|
L1 |
52 |
80 |
108 |
136 |
|
L2 |
36 |
64 |
92 |
120 | |
| |
| 五、使用說明 |
| 分配器安裝使用環境溫度在-10～80℃以外的必須在訂貨合同中注明，以便供貨時提供耐低、高溫油封。 |
| |
