您當前的位置: 首頁>產品中心 > 干油操縱控制閥

產品展示/ products

YCK-P5型壓差開關

一、概述
    YCK-P5型(原SG-A 型)壓差開關適用于公稱壓力為40MPa的雙線式集中潤滑系統中,控制換向閥或監視潤滑系統,利用兩條管道的壓差來發出電訊號,當壓差達到5MPa時,發出信號以控制換向閥換向或監視潤滑系統。它一般安裝在終端式雙線集中潤滑系統兩條主管道的最末端。
二、技術參數
型號
公稱壓力Mpa
發訊壓差
發訊油量Mpa
開關最大電壓V
開關最大電流A
重量kg
YCK-P5
40(P)
5
0.7
-500
15
3
使用介質為錐入度不低于220(25℃,150g)1/10mm的潤滑脂(NLGI0#~3#)的潤滑脂和粘度等級大于N68的潤滑油,工作環境溫度為-20℃~80℃。

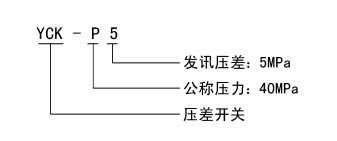

三、型號說明

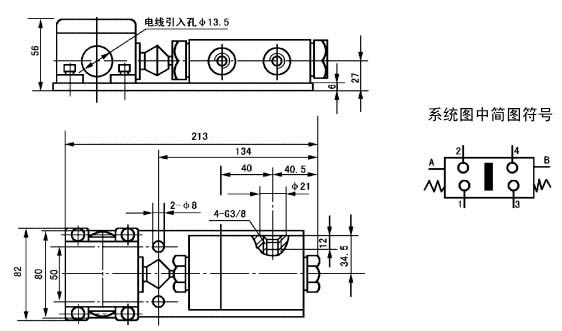

四、外形尺寸


五、工作原理
    壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道B進入壓差開關閥體活塞的右腔,主管道A卸荷。一旦兩條主管道的壓差達到5MPa時,活塞克服左腔內彈簧力向左移動,并推動行程開關,使觸點1和2閉合,發出脈沖訊號至系統電控箱,責令換向閥換向,這時主管道A受壓,B卸荷,活塞在二端腔內彈簧的作用下對中,行程開關觸點1和2斷開,觸橋處中位。系統開始第二周期工作,一旦主管道A和B間壓差又達到5MPa時,活塞向右移動,行程開關觸點3和4閉合,脈沖訊號再次使系統中的換向閥換向,開始下次循環工作

六、使用說明
1、壓差開關應安裝在通風、干燥、便于觀察,且周圍無運動機構干涉的部位。
2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端,后面須再裝一個雙線分配器,以防壓差開關中的潤滑脂老化,變質、干枯而影響靈敏性。
3、行程開關接線后應將觸橋調至中位并緊固螺釘。
