YKF-L型壓力控制閥
| ||||||||||||||||||||||||

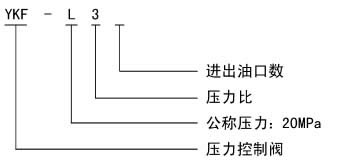

三、型號說明 | ||||||||||||||||||||||||

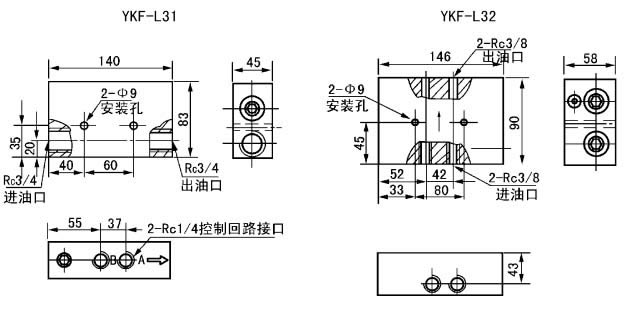

四、外形尺寸 | ||||||||||||||||||||||||
五、使用說明 1、按箭頭方向在1米內用配管將出口和液壓換向閥的回油口或壓力操縱閥的進油口接通。 2、用兩個YKF-L31型壓力控制閥和一個YHF-L1型液壓換向閥組合使用時,應將其中的一個壓力控制閥的控制管路接口A 同另一個壓力控制閥的控制管路接口B 用配管接通。 3、YKF-L31型2個與1個YHF-L1型液壓換向閥組合;YKF-L32 型1個與1個YHF-L2型液壓換向閥或YKF-L4型壓力操縱閥組合。 4、供油時,進口壓力P1和出口壓力P2(液壓換向閥或壓力操縱閥的設定壓力)的關系為:P1=3P2- P3。 P3:向貯油器開放的回油主管路內的殘余壓力。 | ||||||||||||||||||||||||
