DF型電磁換向閥
| ||||||||||||||||||||||||||
二、技術參數 | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
三、使用說明 使用潤滑脂的錐入度為310~385(NLGI0#~1#) 貯油器內的壓力(回油口壓力)在3MPa以下時可直接使用。在3~10MPa時需采用外部泄油方式。

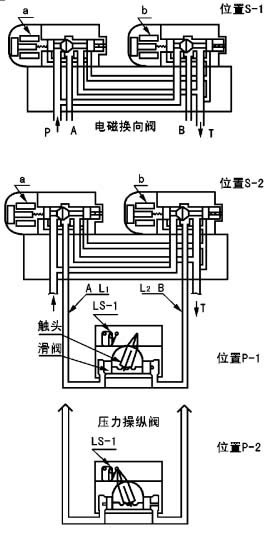

四、動作說明 位置S-1 圖示為給油結束狀態,電磁閥的電磁鐵a和b都斷電去磁,壓力油入口關閉,潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。 位置S-2 泵啟動的同時,電磁鐵a通電得磁,泵輸出的潤滑脂經A 口被送向供油主管L1,供油主管L2仍向貯油器開放。 位置P-1 供油主管末端安裝壓力操縱閥,當主管L1末端的壓力超過壓力操縱閥的設定壓力時,將其滑閥推向右側。 位置P-2 滑閥移動右側,將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態,向電控柜發出信號,使電磁鐵a 斷電,泵停止工作,恢復到位置S-1。 下次給油,電磁鐵b通電,泵輸出的潤滑劑經B口被送向供油主管L2,壓力操縱閥動作使行程開關處于斷開狀態。 | ||||||||||||||||||||||||||
五、型號說明 | ||||||||||||||||||||||||||

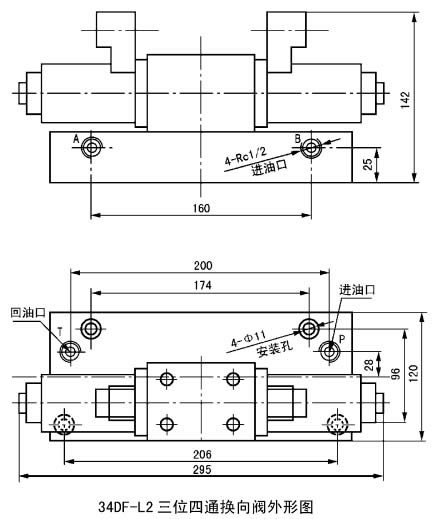

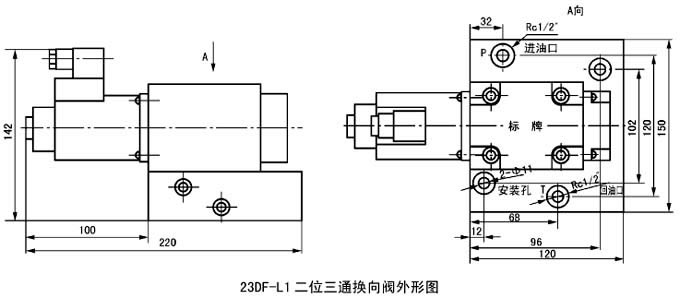

六、外形尺寸 | ||||||||||||||||||||||||||
