XHZ型稀油潤滑裝置

一、使用條件
    本產品適用于冶金、重型、礦山等機械設備單配稀油循環潤滑系統中，其工作介質粘度等級為N22-N460（相當于ISO VG22-460）的工業潤滑油，冷卻裝置采用列管式油冷卻器。
    稀油潤滑裝置的公稱供油壓力為0.63MPa；過濾精度低粘度時為0.08mm；高粘度時為0.12mm；冷卻水溫度≤30℃；冷卻水壓力＜0.4MPa；冷卻器的進油溫度為50℃時，潤滑油的溫降≥8℃，蒸汽壓力為0.2-0.4MPa；泵口壓力應大于0.63MPa。
    XHZ-6.3～XHZ-125的小型稀油潤滑裝置為整體出廠；XHZ-160～XHZ-500的中型稀油潤滑裝置為分部件包裝出廠；XHZ-630～2000及XHZ-630A～2000A(帶壓力罐加“A”)的大型稀油潤滑裝置為散件成套供貨，現場焊接組裝。

二、工作原理
本稀油潤滑裝置的工作原理如下：

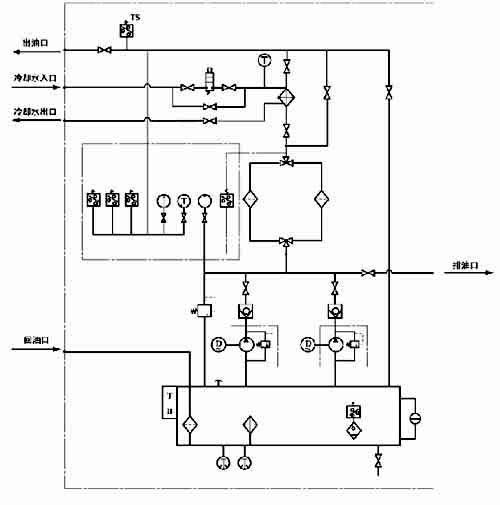

    油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接送往潤滑點，然后沿著系統的回油總管經回油過濾流回油箱。泵的公稱壓力為0.63MPa（即泵的最大出口壓力），稀油潤滑裝置的供油壓力為0.5MPa（即出油口壓力）。設有壓力罐的稀油潤滑裝置，其氣源壓力為0.5～0.6MPa。
    正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，通過按鈕開關啟動和停止。泵的輸出端配有安全閥，用以避免油泵過截，此閥設定的開啟壓力為0.63MPa。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續降低，低于最低調定值時，發出低壓事故報警信號，責令主機停車排除故障。

三、結構特點
1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差超過0.10～0.15MPa 時，差壓訊號器發出報警信號，用來通知切換工作濾網筒，以便清洗或更換濾網（此裝置設計在冷卻器裝置之前；油粘度較高者更適合）。
2、在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點、溫度計和溫度控制器，用于控制工作油溫；當出口油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫恢復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到最高溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需要更換或維修時，可關閉冷卻器的進出口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
3、在油箱上裝有二個電接點溫度計和二個液位開關，當油箱油溫低于某一調定溫度時，電加熱器通電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。當油箱中油液的溫度低于最低調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下限時，液位開關發出報警信號。
4、型號后帶“A”者為有壓力罐的裝置，可滿足發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝（對較小的旋啟式單向閥允許向上安裝），附圖中應作相應改變。
5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數
型 號

公稱
流量L/min
油箱
容積
m3
電動機
過濾
面積
m2
換熱
面積
m2
冷卻水
管通徑
mm
冷卻水
耗量
m3/h
電加熱
器功率
kW
蒸汽管
通徑
mm
蒸汽
耗量
kg/h
壓力罐
容量
m3
出油口
通徑
mm
回油口
通徑
mm
重量
（約）
kg
極數
p
功率
kW
XHZ-6.3
6.3
0.25
6
0.75
0.05
1.3
25
0.6
3
—
—
—
15
40
320
XHZ-10
10
XHZ-16
16
0.5
6
1.1
0.13
3
25
1.5
6
—
—
—
25
50
980
XHZ-25
25
XHZ-40
40
1.25
6
2.2
0.20
6
32
3.8
12
—
—
—
32
65
1520

XHZ-63
63
XHZ-100
100
2.5
6
5.5
0.40
11
32
7.5
18
—
—
—
40
80
2850
XHZ-125
125
XHZ-160
160
5
4, 6
7.5
0.52
20
65
20
—
25
40
—
65
125
3950
XHZ-200
200
XHZ-225
225
10
4, 6
11
0.83
35
100
30
—
25
65
—
80
150
5660
XHZ-315
315
XHZ-400
400
16
4, 6
15
1.31
50
100
45
—
32
90
—
100
200
7290
XHZ-500
500
XHZ-630
630
20
6
18.5
1.31
60
100
55
—
32
120
2
100
250
8169
XHZ-630A
10160
XHZ-800
800
25
6
22
2.2
80
125
70
—
40
140
2.5
125
250
11550
XHZ-800A
13780
XHZ-1000
1000
31.5
6
30
2.2
100
125
90
—
50
180
3.15
125
300
13315
XHZ-100A
15500
XHZ-1250
1250
40
6
37
3.3
120
150
110
—
50
200
4
150
300
15350
XHZ-1250A
17960
XHZ-1600
1600
50
6
45
3.3
160
150
145
—
65
260
5
150
350
20010
XHZ-1600A
23020
XHZ-2000
2000
63
8
55
6
200
200
180
—
65
310
6.3
200
400
25875
XHZ-2000A
30300
注：1、A 為帶壓力罐的稀油潤滑裝置，呈正方形布置。
2、斜齒輪油泵為4 極電機；人字齒輪油泵為6 極電機；極數也根據介質粘度確定，粘度高時宜選低速。
3、如冷卻水質采用江河水，需經過濾沉淀，水溫不應超過32℃。

五、結構尺寸

 　　

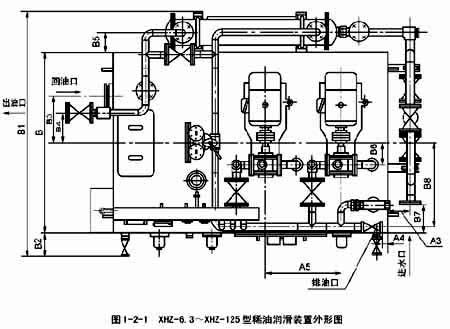

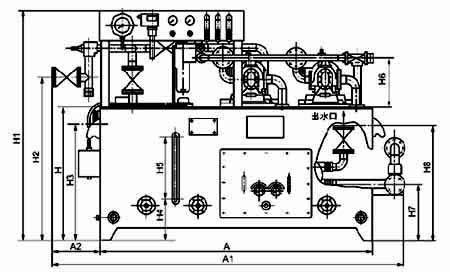

XHZ-6.3～XHZ-125型外形尺寸
型號
A
A1
A2
A3
A4
A5
B
B1
B2
B3
B4
B5
XHZ-6.3
1100
1640
410
70
70
350
700
980
110
235
190
90
XHZ-10
XHZ-16
1400
1935
400
80
0
420
850
1250
140
200
0
112
XHZ-25
XHZ-40
1800
2400
380
100
350
490
1200
1610
150
300
200
130
XHZ-63
XHZ-100
2400
2980
350
100
100
680
1400
1800
150
450
200
130
XHZ-125

型號
B6
B7
B8
H1
H2
H3
H4
H5
H6
H7
H8
H9
XHZ-6.3
150
80
430
590
1240
715
49*0
230
270
220
290
510
XHZ-10
XHZ-16
125
200
495
650
1300
800
550
250
270
290
360
683
XHZ-25
XHZ-40
160
200
600
890
1540
1060
780
280
400
395
380
775
XHZ-63
XHZ-100
100
70
495
1040
1690
1330
920
380
400
370
610
980
XHZ-125
1、回油口法蘭連接尺寸按JB/T81《凸面板式平焊接鋼制管法蘭》（PN=1MPa）的規定。
2、上列稀油潤滑裝置均無地腳螺栓孔。

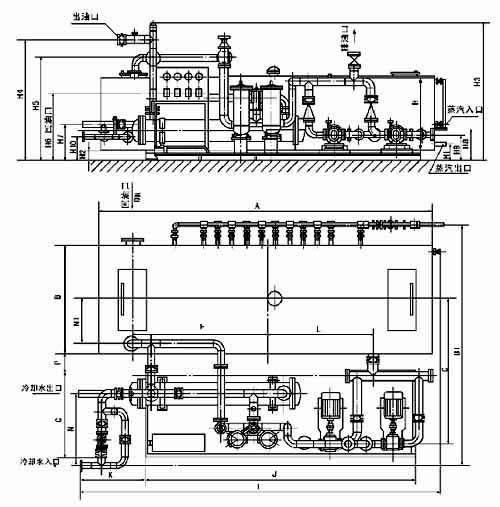

圖1-2-3 XHZ-160～XHZ-500 型外形圖
六、外形尺寸
型號
A
B
B1
C
E
F
G
H
H1
H2
H3
H4
H5
XHZ-160
3840
1700
3870
2250
1150
1900
1300
1440
390
140
1950
1688
1400
XHZ-200
1860
XHZ-250
5200
1800
4463
2575
1875
2325
1500
1350
410
160
2200
1960
1650
XHZ-315
XHZ-400
6100
2000
4665
2800
2250
2770
1600
1600
430
180
2900
2340
2000
XHZ-500

型號
H6
H7
H8
H9
H10
J
K
L
N
N1
P
DN
XHZ-160
1250
622
818
400
422
4200
700
4900
1150
600
500
125
XHZ-200
XHZ-250
1220
610
838
440
375
4500
760
5750
1400
650
500
150
XHZ-315
XHZ-400
1400
737
858
480
502
5000
1200
6640
1325
750
500
200
XHZ-500

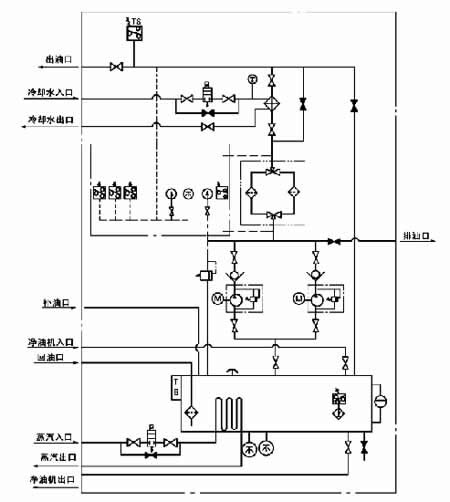

圖1-2-4 XHZ-160～XHZ-500 原理圖
圖1-2-5 XHZ-160～XHZ-500 地基尺寸圖
