XYZ-GZ型整體式稀油站


一、使用條件
    本產品適用于冶金、礦山、建材、能源、交通等行業中機械設備的稀油潤滑,工作介質為粘度等級N22~N460(相當于IS0 VG22~460)的工業潤滑油。
    整體式稀油站的特點為全部零部件均布置在油箱上,性能參數基本上和XYZ-G型相同,但將流量大于125L/min的五種規格稀油站亦制成整體式,因而這些較大的油站仍可實現整體吊裝,無地腳螺栓,使安裝特別方便;特別適合于稀油占地面積受到限制的場合;但稀油站上面和四周需留足夠的維修高度和面積;由于油泵在油箱頂上,因此選用的油泵應有足夠的吸入高度,特別當潤滑油粘度高,油溫低時更要引起重視。
    整體式稀油站的供油壓力≤0.4MPa,過濾精度0.08~0.12mm(低粘度時允許采用小值),冷卻水溫度≤30℃,壓力為0.2~0.4MPa,冷卻器進油溫度為50℃,通過冷卻器后溫降≥8℃;采用電加熱器提高油溫。

二、工作原理
與XYZ-G 型≤125L/min的稀油站相同,亦采用電加熱器提高油溫。

三、結構特點
亦與XYZ-G型≤125L/min的稀油站相同,但采用磁網一體化進行回油過濾后,均取消了外加的磁過濾器;儀表盤(板)亦與XYZ-6G~125G相同。

四、技術參數
型號
公稱流量
L/min
供油壓力
MPa
供油溫度
油箱容積
m3
加熱功率
Kw
冷卻面積
m2
冷水耗量
m3/h
XYZ-250GZ
250
≤0.4
40±3
3
24
12
22.5
XYZ-290GZ
290
3.2
16
26
XYZ-315GZ
315
3.5
20
28
XYZ-350GZ
350
4.2
24
21.6
XYZ-400GZ
400
4.5
24
36
型號
過濾面積
m2
過濾精度
mm
電機功率
Kw

出油口DN2
mm

回油口DN1
mm
總圖代號
XYZ-250GZ
0.84
0.08
7.5
65
125
NR X 2.01.1.00
XYZ-290GZ
11
150
NR X 2.01.2.00
XYZ-315GZ
11
80
NR X 2.01.3.00
XYZ-350GZ
1.31
0.12
11
NR X 2.01.4.00
XYZ-400GZ
11
NR X 2.01.5.00

五、外形尺寸

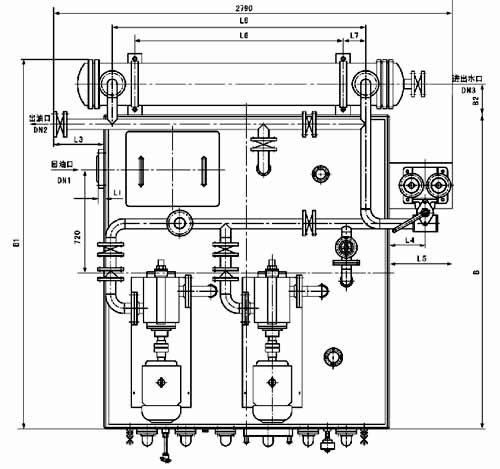

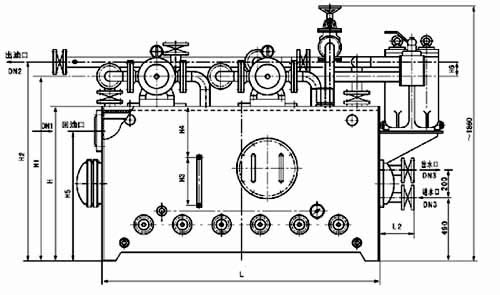

XYZ-GZ 型稀油站外形尺寸
型號
DN1
DN2
DN3
L
B
H
L1
L2
L3
L4
L5
XYZ-250GZ
125
65
65
1900
2100
1020
24
272
450
220
440
XYZ-290GZ
150
65
65
1900
2200
1020
24
292
450
220
440
XYZ-315GZ
150
80
65
2000
2200
1120
24
292
350
220
440
XYZ-350GZ
150
80
80
2100
2200
1120
24
397
250
220
440
XYZ-400GZ
150
80
80
2100
2200
1120
24
397
250
220
440
型號
L6
L7
L8
B1
B2
H1
H2
H3
H4
H5
H6
XYZ-250GZ
660
152
960
2535
218
1260
1365
350
230
840
105
XYZ-290GZ
1065
152
1365
2635
218
1260
1365
350
230
840
105
XYZ-315GZ
1475
152
1775
2635
218
1360
1465
450
230
940
105
XYZ-350GZ
1835
147
2175
2735
218
1260
1465
450
230
940
105
XYZ-400GZ
1835
147
2175
2735
218
1360
1465
450
230
940
105

六、原理圖

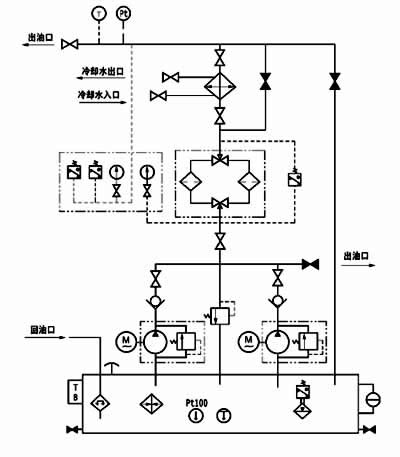

圖1-3-2 XYZ-GZ 型稀油站原理圖
七、儀表盤
和XYZ-6G~125G型稀油站的儀表盤(板)相同
序 號
標牌文字
1
出口油溫
2
1#泵工作
3
2#泵工作
4
加熱器工作
5
主機運行
6
可驅動主機
7
壓力過低
8
供油口溫高
9
油 位 低
10
壓差過高
11
主機油溫高
12
低壓泵起動
13
低壓泵停止
14
加熱器起停
15
試 響
16
消除警報
17
1#為主*單獨*2#為主
18
中控/機旁
19
油箱油溫

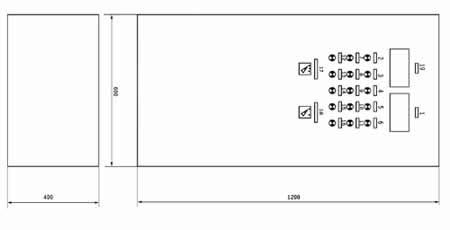

圖1-3-3 XYZ-GZ型稀油站電控外形圖
